Falowód WR340 / WG9A / R26

This page is also available in English

MARKOM Microwaves jest producentem falowodów zgodnych ze standardem WR340 / R26 / WG9A. Podstawowe parametry falowodów WR340:

• pasmo pracy: S (wg IEEE),
• zakres częstotliwości: 2200–3300 MHz (2,2–3,3 GHz),
• tłumienie falowodu: 0,013 – 0,082 dB/m, zależnie od użytego materiał,
• tłumienie kołnierza: 0,02 dB na kołnierz,
• VSWR: max 1,10,
• przenoszona moc szczytowa: do 100 MW,
• przenoszona moc średnia: do 16 kW,
• ciśnienie robocze dla SF6: < 3 bar,
• wymiary wewnętrzne: 86,36 × 43,18 mm,
• materiał falowodu: aluminium, stal nierdzewna, miedź Cu-ETP, miedź OFC,
• grubość ścianki: ≥3 mm.

Długość sekcji, rodzaj zagięcia, typ kołnierzy, użyty materiał czy wykończenie powierzchni są wybierane indywidualnie, zależnie od zastosowania i potrzeb. Podane w kartach katalogowych moce szczytowa i średnia są wartościami orientacyjnymi dla danego typu rozwiązania. Dokładne wartości są obliczane indywidualnie dla każdego dostarczonego egzemplarza falowodu.

Typowe zastosowania falowodów obejmują urządzenia przemysłowe do suszenia, nagrzewania i wspomagania procesów chemicznych, aplikacje naukowe i układy plazmowe, akceleratory liniowe (LINAC) oraz synchrotrony.

Przykłady zrealizowanych zamówień znajdują się na stronie Realizacje

Sekcje proste produkowane są o dowolnie wybranych długościach w zakresie od 50 do 1000 mm. Typowe wymiary to: 50, 75, 100, 150, 200, 250, 300, 400, 500, 600 mm. Inne wymiary są wykonywane na indywidualne zamówienie. Tolerancja długości ±1 mm. Na specjalne zamówienie falowody wykonywane są z tolerancją ±0,1 mm.

Materiałem na falowody jest aluminium (AW-6082), stal nierdzewna (316L) lub miedź Cu-ETP (CW004A).

Powierzchnie wewnętrzne falowodu pozostają surowe lub są wykończone zgodnie z wymaganiami użytkownika. Powierzchnie zewnętrzne falowodu pozostają surowe lub są malowane proszkowo.

Do falowodów montowane są kołnierze standardu CPR340F, CPR340G, FDP26, FDM26. Kołnierze są wykonane z aluminium (AW-6082), mosiądzu (MO58) lub stali nierdzewnej (316L).

Uszczelki kołnierzy wykonane są z Viton. Na zamówienie stosowane są dodatkowe uszczelki wykonane z silikonu przewodzącego.

Maksymalna moc szczytowa i średnia zależą od specyfikacji falowodu i środowiska pracy. Do falowodu dołączana jest informacja z obliczeniami parametrów.

Szczegółowe informacje zawierają karty katalogowe: WR340-SW-Al | WR340-SW-Cu | WR340-SW-SS

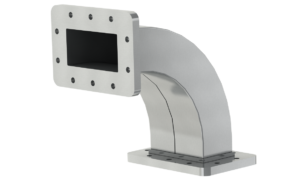

Falowód gięty w płaszczyźnie E zaginany jest łagodnie po określonym promieniu. Płaszczyzna gięcia E zmienia kierunek trasy w pionie (góra/dół).

Typowe kąty gięcia to: 30°, 45°, 60° i 90°. Inne kąty gięcia są wykonywane na indywidualne zamówienie. Dokładność kąta zagięcia to 1°.

Typowe wymiary falowodów podane są w kartach katalogowych. Inne długości ramion falowodu ustalane są zgodnie z indywidualnymi wymaganiami. Tolerancja długości wynosi ±1 mm.

Falowody wykonywane są z aluminium (AW-6082), miedzi Cu-ETP (CW004A) lub stali nierdzewnej (316L).

Wewnętrzne powierzchnie falowodu pozostają bez pokrycia lub są wykończone zgodnie z wymaganiami użytkownika. Zewnętrzne powierzchnie pozostają surowe lub są malowane proszkowo.

Do falowodów montowane są kołnierze typu: CPR340F, CPR340G, FDP26 lub FDM26. Kołnierze są wykonane z aluminium (AW-6082), mosiądzu (MO58) lub stali nierdzewnej (316L).

Materiałem na uszczelki jest Viton. Na zamówienie stosowane są dodatkowe uszczelki wykonane z silikonu przewodzącego.

Maksymalna moc szczytowa i średnia zależą od specyfikacji falowodu i środowiska pracy. Do falowodu dołączana jest informacja z obliczeniami parametrów.

Szczegóły w kartach katalogowych: WR340-RW30E | WR340-RW45E | WR340-RW60E | WR340-RW90E

Launcher to krótki odcinek falowodu, do którego mocowany jest magnetron mikrofalowy. Łączy magnetron z torem falowodowym i odpowiada za efektywne przekazanie energii mikrofalowej. MARKOM produkuje launchery do magnetronów CW o mocy 1,5 / 3 / 6 / 10 kW.

Kształt, wymiary i materiał launchera są dobierane do mocy i typu magnetronu oraz zastosowania. Materiałem podstawowym launchera jest aluminium AW-6082, na specjalne zamówienie wytwarzane są ze stali nierdzewnej 316L.

Standardowym kołnierzem jest CPRF26 (bez uszczelki). Na zamówienie zamontowany może być kołnierz innego typu. Możliwe jest również dodatkowe uszczelnienie kołnierza, które chroni wnętrze falowodu przed zanieczyszczeniami oraz wyciekiem mikrofal.

Launcher wewnątrz może pozostać bez pokrycia, być pokryty warstwą SurTec 650 lub chromianowany. Na zewnątrz pozostaje powierzchnia surowa (szlifowana) lub jest malowany proszkowo.

Element rozdzielający dwa środowiska przy zachowaniu ciągłości toru mikrofalowego. Stosowane do utrzymania próżni lub gazu izolacyjnego (SF6, azot, suche powietrze) w falowodzie. Oddziela komorę procesową z agresywnym chemicznie medium lub chroni układ przed środowiskiem zewnętrznym.

Stosowane są w plazmotronach (systemach wytwarzających plazmę niskociśnieniową), suszarniach próżniowych (do suszenia produktów wrażliwych na temperaturę), reaktorach chemicznych (wspomagając procesy produkcyjne lub badania), komorach z modyfikowaną atmosferą (zapewniając kontrolowane warunki procesu).

Produkowane przez MARKOM okna są hermetyczne w zakresie ciśnień od 1x10⁻³ mbar do 2 bar, pracują w temperaturach od -30 do +150°C i przenoszą moc mikrofal do 6 kW. Kompatybilne są z falowodami standardu WR340.

Materiałem na kołnierze okna jest aluminium AW-6082, na zamówienie może to być stal nierdzewna 316L. Przegroda wykonana jest ze szkła kwarcowego (kwarc topiony wysokiej czystości). Uszczelki wykonane są z Vitonu (fluoroelastomer), który posiada dużą odporność chemiczną i termiczną.

Szczegółowe informacje zawiera Karta katalogowa

Współczynnik fali stojącej VSWR (ang. Voltage Standing Wave Ratio) określa dopasowanie impedancji toru falowodowego do komory procesowej. Monitorowanie VSWR pozwala ocenić efektywność energetyczną systemu i zmierzyć wartość mocy odbitej, co zmniejsza ryzyko awarii magnetronu.

MARKOM oferuje kompletny zestaw: falowodowy sprzęgacz kierunkowy (dual directional coupler) z precyzyjnymi sondami pomiarowymi i miernikiem analogowym. Zestaw umożliwia jednoczesny pomiar mocy padającej i mocy odbitej.

Konstrukcja:

• Zakres pomiaru mocy: do 3 kW, rozdzielczość odczytu 100 W
• Typ falowodu i kołnierzy: WR340 lub WR430
• Odczyt: miernik analogowy
• Kable łączące coupler z miernikiem: koncentryczne o długości 1 m
