Falowód WR975 / WG4 / R9

This page is also available in English

MARKOM Microwaves produkuje falowody zgodne ze standardem WR975 / WG4 / R9. Podstawowe parametry falowodów WR975:

• pasmo pracy: L (wg IEEE) lub UHF w nomenklaturze przemysłowej,
• zakres częstotliwości: 757 – 1153 MHz (0,757 – 1,153 GHz),
• tłumienie falowodu: 0,004 – 0,018 dB/m, zależnie od użytego materiału,
• tłumienie kołnierza: 0,01 – 0,02 dB na kołnierz,
• VSWR: max 1,05,
• przenoszona moc szczytowa (zależy od materiału): do 28 MW,
• przenoszona moc średnia (zależy od materiału): do 83 kW,
• wymiary wewnętrzne: 247,65 × 123,82 mm,
• materiał falowodu: aluminium, stal nierdzewna,
• grubość ścianki: ≥3 mm.

Długość sekcji, rodzaj zagięcia, typ kołnierzy, użyty materiał czy wykończenie powierzchni są wybierane indywidualnie, zależnie od zastosowania i potrzeb. Podane w kartach katalogowych moc szczytowa i średnia są wartościami orientacyjnymi dla danego typu rozwiązania. Dokładne wartości są obliczane indywidualnie dla każdego dostarczonego egzemplarza falowodu.

Typowe zastosowania falowodów obejmują przemysłowe nagrzewanie i suszenie żywności, obróbka termiczna drewna, generatory plazmy i reaktory CVD, radary, systemy zasilania akceleratorów cząstek. WR975 wykorzystywane są również w pirolizie odpadów, oczyszczaniu ścieków oraz regeneracji olejów.

Przykłady zrealizowanych zamówień znajdują się na stronie Realizacje

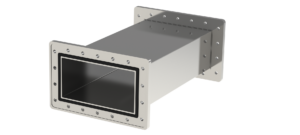

Pojedyncze sekcje proste produkowane są o dowolnie wybranych długościach w zakresie od 50 do 600 mm. Typowe wymiary to: 50, 75, 100, 150, 200, 250, 300, 400, 500, 600 mm. Sekcje mogą być łączone w dowolnie długie odcinki, wykonywane na indywidualne zamówienie. Tolerancja długości ±1 mm.

Materiałem na falowody jest aluminium (AW-6082) lub stal nierdzewna (316L).

Wyłącznie w celu porównania parametrów mechanicznych, elektrycznych i mocy przenoszonej, przyjęto dla wszystkich typów falowodów, że powierzchnie wewnętrzne i zewnętrzne pozostają surowe.

W praktyce wybór wykończenia powierzchni zależny jest jedynie od potrzeb użytkownika, warunków środowiskowych i aplikacji w jakich falowody będą pracowały. Powierzchnie wewnętrzne mogą być przykładowo pasywowane, natomiast zewnętrzne malowane proszkowo.

Do falowodów montowane są kołnierze standardu CPR975F, CPR975G, FDP9, FDM9. Kołnierze są wykonane z aluminium (AW-6082) lub stali nierdzewnej (316L).

Uszczelki kołnierzy wykonane są z Viton. Na zamówienie stosowane są dodatkowe uszczelki wykonane z silikonu przewodzącego.

Maksymalna moc szczytowa i średnia zależą od specyfikacji falowodu i środowiska pracy. Do falowodu dołączana jest informacja z obliczeniami parametrów.

Szczegółowe informacje zawierają karty katalogowe: WR975-SW-Al | WR975-SW-SS

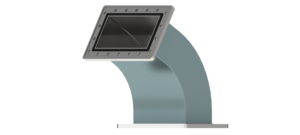

Falowód jest gięty łagodnie wzdłuż łuku o określonym promieniu w płaszczyźnie E. Płaszczyzna gięcia E zmienia kierunek trasy w pionie (góra/dół).

Typowe kąty gięcia to: 30°, 45°, 60° i 90°. Inne kąty są wykonywane na indywidualne zamówienie. Dokładność kąta gięcia to 1°.

Typowe wymiary falowodów dla danego kąta gięcia podane są w kartach katalogowych. Dla falowodów z wydłużonymi ramionami długości ramion ustalane są indywidualnie z tolerancją ±1 mm.

Falowody wykonywane są z aluminium (AW-6082) lub stali nierdzewnej (316L).

Wewnętrzne powierzchnie falowodu pozostają bez pokrycia lub są wykończone zgodnie z wymaganiami użytkownika. Zewnętrzne powierzchnie pozostają surowe lub są malowane proszkowo.

Do falowodów montowane są kołnierze typu: CPR975F, CPR975G, FDP9 lub FDM9. Kołnierze są wykonane z aluminium (AW-6082) lub stali nierdzewnej (316L).

Materiałem na uszczelki jest Viton. Na zamówienie stosowane są dodatkowe uszczelki wykonane z silikonu przewodzącego.

Maksymalna moc szczytowa i średnia zależą od specyfikacji falowodu i środowiska pracy. Do falowodu dołączana jest informacja z obliczeniami parametrów.

Szczegóły w kartach katalogowych: WR975-RW30E | WR975-RW45E | WR975-RW60E | WR975-RW90E
