Zasilacz impulsowy magnetronu (SMPS)

This page is also available in English

Zasilacz impulsowy magnetronu (SMPS – Switch Mode Power Supply) to układ oparty na technologii PWM, umożliwiający precyzyjne sterowanie mocą wyjściową magnetronu.
Zasilacz dobierany jest do konkretnego układu i warunków pracy. W suszarni mikrofalowej powinien zapewniać stabilne zasilanie z możliwością regulacji mocy mikrofal. W układach plazmowych lub laboratoriach wymagane są napięcia o niskim poziomie tętnień. W otoczeniu o dużym zapyleniu zalecane są zasilacze chłodzone wodą.

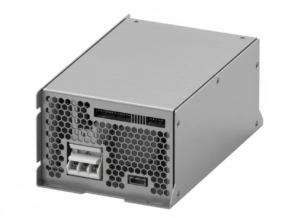

Seria zasilaczy SMPS-A, chłodzonych powietrzem, stosowana jest w przemysłowych systemach podgrzewania i suszenia, urządzeniach medycznych, aplikacjach chemicznych oraz technologiach plazmowych.

Do chłodzenia wykorzystywany jest zintegrowany wentylator.

W zasilaczach zastosowano technologię PWM (Pulse Width Modulation), umożliwiającą precyzyjną regulację mocy wyjściowej magnetronu. Zasada działania PWM została szerzej opisana w Informatorze.

Zasilacze o mocy wyjściowej 1,0 / 1,25 / 1,5 kW zasilane są z jednofazowej sieci 230 V AC / 50 Hz. Standardowo montowane są w Generatorach Mikrofal oraz Magnetronowych Głowicach Mikrofalowych.

Warianty regulacji mocy:
a) bez regulacji – moc magnetronu stała (maksymalna)
b) regulacja analogowa 0÷5 VDC – moc proporcjonalna do napięcia sterującego
c) regulacja cyfrowa (RS-485) – sterowanie zgodnie z protokołem komunikacyjnym Modbus RTU

Sygnały sterujące podłączane są do interfejsu I/O zasilacza.

Do zasilacza z regulacją cyfrową dołączana jest dokumentacja protokołu komunikacyjnego Modbus RTU.

Magnetron i zasilacz łączone są przewodami wysokiego napięcia (HV).

Dostępne konfiguracje umożliwiają dopasowanie zasilacza do warunków pracy i wymagań aplikacji.

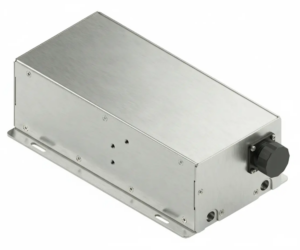

Zasilacze chłodzone wodą z serii SMPS-W stosowane są w systemach przemysłowych, pracujących w szczególnie trudnych warunkach. Są odporne na wysokie temperatury otoczenia i duże zapylenie. Bardzo dobrze współpracują z magnetronami chłodzonymi wodą.

Chłodzenie wodą wymaga podłączenia do instalacji wody bieżącej lub układu chłodzenia w obiegu zamkniętym. Rodzaj przyłączy ustalany jest indywidualnie.

Zwarta konstrukcja zamknięta w obudowie nie wymaga dodatkowego chłodzenia powietrzem. Do precyzyjnego sterowania mocą wyjściową magnetronu zastosowano technologię PWM (Pulse Width Modulation). Zasada działania PWM została szerzej opisana w Informatorze.

Zasilacze o mocy wyjściowej 1,0 / 1,5 kW zasilane są z jednofazowej sieci 230 V AC / 50 Hz. Standardowo montowane są w Magnetronowych Głowicach Mikrofalowych, chłodzonych wodą.

Warianty regulacji mocy:
a) regulacja analogowa 0÷5 VDC – moc proporcjonalna do napięcia sterującego
b) regulacja cyfrowa (RS-485) – sterowanie zgodnie z protokołem komunikacyjnym Modbus RTU

Sygnały sterujące podłączane są do interfejsu I/O zasilacza.

Do zasilacza z regulacją cyfrową dołączana jest dokumentacja protokołu komunikacyjnego Modbus RTU.

Magnetron i zasilacz łączone są przewodami wysokiego napięcia (HV).

Dostępne konfiguracje umożliwiają dopasowanie zasilacza do warunków pracy i wymagań aplikacji.
