Falowód WR650 / WG6 / R14

This page is also available in English

MARKOM Microwaves jest producentem falowodów zgodnych ze standardem WR650 / WG6 / R14. Podstawowe parametry falowodów WR650:

  • pasmo pracy: L (wg IEEE),
  • zakres częstotliwości: 1120 – 1720 MHz (1,12 – 1,72 GHz),
  • tłumienie falowodu: 0,005 – 0,03 dB/m, zależnie od użytego materiał,
  • tłumienie kołnierza: 0,02 – 0,1 dB na kołnierz,
  • VSWR: max 1,05,
  • przenoszona moc szczytowa: do 58 MW (zależne od materiału i parametrów pracy),
  • przenoszona moc średnia: do 72 kW (zależne od materiału i parametrów pracy)
  • ciśnienie robocze gazu izolacyjnego: < 1 bar,
  • wymiary wewnętrzne: 165,10 × 82,55 mm,
  • materiał falowodu: aluminium, miedź Cu-ETP, stal nierdzewna,
  • grubość ścianki: ≥3 mm.

Długość sekcji, rodzaj zagięcia, typ kołnierzy, użyty materiał czy wykończenie powierzchni są wybierane indywidualnie, zależnie od zastosowania i potrzeb. Podane w kartach katalogowych moce szczytowa i średnia są wartościami orientacyjnymi dla danego typu rozwiązania. Dokładne wartości są obliczane indywidualnie dla każdego dostarczonego egzemplarza falowodu.

Typowe zastosowania falowodów obejmują radary kontroli ruchu lotniczego (ATC), wojskowe radary wczesnego ostrzegania, zasilanie struktur przyspieszających w synchrotronach, systemy łączności satelitarnej dalekiego zasięgu, przemysłowe suszarki i piece mikrofalowe.

Przykłady zrealizowanych zamówień znajdują się na stronie Realizacje

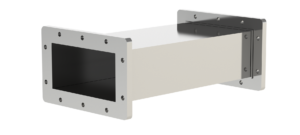

Falowód prosty WR650

Sekcje proste produkowane są o dowolnie wybranych długościach w zakresie od 50 do 600 mm. Typowe wymiary to: 50, 75, 100, 150, 200, 250, 300, 400, 500, 600 mm. Inne wymiary są wykonywane na indywidualne zamówienie. Tolerancja długości ±1 mm. Na specjalne zamówienie falowody wykonywane są z tolerancją ±0,1 mm.

Materiałem na falowody jest aluminium (AW-6082), stal nierdzewna (316L) lub miedź Cu-ETP (CW004A).

W celu ustalenia wspólnej bazy do oceny parametrów mechanicznych, elektrycznych i~mocy przenoszonej powierzchnie wewnętrzne i zewnętrzne pozostają surowe.

Wybór wykończenia powierzchni zależny jest jedynie od potrzeb użytkownika, warunków środowiskowych i aplikacji w jakich falowody będą pracowały. Powierzchnie wewnętrzne mogą być pasywowane lub pokryte srebrem, natomiast zewnętrzne malowane proszkowo.

Do falowodów montowane są kołnierze standardu CPR650F, CPR650G, FDP14, FDM14. Kołnierze są wykonane z aluminium (AW-6082) lub stali nierdzewnej (316L).

Uszczelki kołnierzy wykonane są z Viton. Na zamówienie stosowane są dodatkowe uszczelki wykonane z silikonu przewodzącego.

Maksymalna moc szczytowa i średnia zależą od specyfikacji falowodu i środowiska pracy. Do falowodu dołączana jest informacja z obliczeniami parametrów.

Szczegółowe informacje zawierają karty katalogowe: WR650-SW-Al | WR650-SW-Cu | WR650-SW-SS

Falowód WR650 gięty w płaszczyźnie E

Falowód gięty w płaszczyźnie E zaginany jest łagodnie po określonym promieniu. Płaszczyzna gięcia E zmienia kierunek trasy w pionie (góra/dół).

Typowe kąty gięcia to: 30°, 45°, 60° i 90°. Inne kąty gięcia są wykonywane na indywidualne zamówienie. Dokładność kąta zagięcia to 1°.

Typowe wymiary falowodów podane są w kartach katalogowych. Długości ramion falowodu ustalane są indywidualnie z tolerancją długości ±1 mm.

Falowody wykonywane są z aluminium (AW-6082), miedzi Cu-ETP (CW004A) lub stali nierdzewnej (316L).

Wewnętrzne powierzchnie falowodu pozostają bez pokrycia lub są wykończone zgodnie z wymaganiami użytkownika. Zewnętrzne powierzchnie pozostają surowe lub są malowane proszkowo.

Do falowodów montowane są kołnierze typu: CPR650F, CPR650G, FDP14 lub FDM14. Kołnierze są wykonane z aluminium (AW-6082) lub stali nierdzewnej (316L).

Materiałem na uszczelki jest Viton. Na zamówienie stosowane są dodatkowe uszczelki wykonane z silikonu przewodzącego.

Maksymalna moc szczytowa i średnia zależą od specyfikacji falowodu i środowiska pracy. Do falowodu dołączana jest informacja z obliczeniami parametrów.

Szczegóły w kartach katalogowych: WR650-RW30E | WR650-RW45E | WR650-RW60E | WR650-RW90E
